ZF-GST8903型火災顯示盤

ZF-GST8903型火災顯示盤是一種用于樓層內的火災報警顯示裝置。當消防控制中心的主機接收到建筑物內發生的火災后，產生報警，同時把報警信號傳輸?shù)桨l(fā)生火警區域的火災顯示盤上，火災顯示盤將產生報警的探測器的位置顯示出來并發出報警聲響，以通知相關人員。
本顯示盤為非標產品，需按工程實際要求，并根據火災顯示盤所顯示報警區域的平面圖定制。
主要技術指標如下：
（1）顯示范圍：1～100組編碼點，編碼支持通配符方式
（2）顯示容量：*多不超過100個報警信息
（3）線制：與火災報警控制器間采用有極性二總線連接，另需兩根DC24V電源供電線（不分極性）
（4）工作電流：
監視電流≤25mA
報警電流≤100mA
（5）使用環境：
溫度：0℃～＋40℃
相對濕度≤95%，不結露
（6）電源：采用DC24V電源集中供電，靜態功耗≤0.7W，*大功耗≤3W
（7）外形尺寸：
480mm×380mm×70mm


三、ZF-GST8903火災顯示盤結構特征

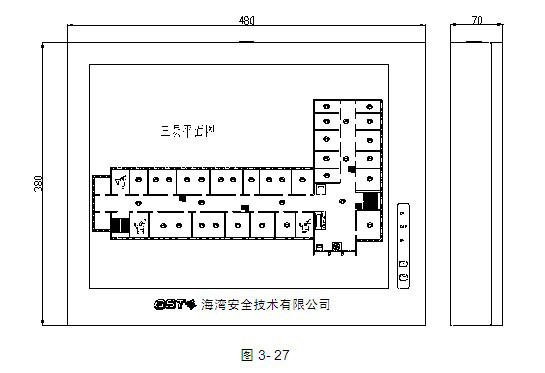

ZF-GST8903火災顯示盤外形示意圖如圖3-27所示：





四、ZF-GST8903結構特征、安裝與布線

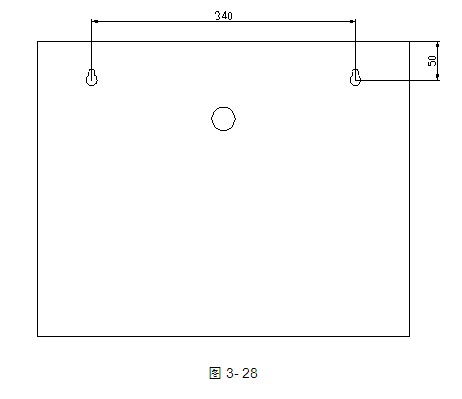

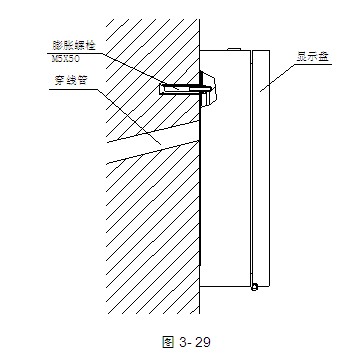

ZF-GST8903火災顯示盤采用壁掛式安裝,可直接明裝在墻壁上，其背面的安裝孔如圖3-28，安裝示意圖如圖3-29：

火災顯示盤外接線端子示意圖如圖3-30：

其中：
A、B：與火災報警控制器連接的通訊總線接線端子
24V：DC24V供電線端子，不分極性
GNDG：接地線端子

布線要求：通訊二總線A、B采用阻燃屏蔽雙絞線，截面積≥1.0mm2，屏蔽層與主板上“GNDG”端子相接；DC24V電源供電二總線采用阻燃BV線，截面積≥2.5mm2。

ZF-GST8903火災顯示盤符合**標準GB 17429-1998《火災顯示盤通用技術條件》。
此產品已獲得：**消防電子產品質量監督檢驗中心簽發的型式檢驗報告、中國船級社發放的船用產品型式認可證書。
