一、GST-LD-8305輸出模塊特點
GST-LD-8305型輸出模塊用于總線制消防應急廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。




二、GST-LD-8305輸出模塊主要技術指標
（1）工作電壓：
 總線電壓：總線24V
 電源電壓：DC24V
（2）監視電流：
 總線電流≤1mA
 電源電流≤3mA
（3）動作電流：
 總線電流≤3mA
 電源電流≤20mA
（4）線制：
 a.與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
 b.可接入二根正常廣播線、二根消防廣播線及兩根音響線
（5）輸出容量：接入正常廣播時，每只模塊*多可配接50個YXG3-3/YXJ3-4A型音箱
 不接入正常廣播時，每只模塊*多可配接60個YXG3-3/YXJ3-4A型音箱
（6）使用環境：
 溫度：-10℃～+55℃
 相對濕度≤95%，不結露
（7）外殼防護等級：IP30
（8）外形尺寸：86mm×86mm×43mm（帶底殼）


三、GST-LD-8305輸出模塊結構特征、安裝與布線

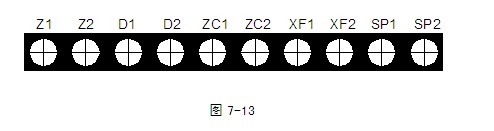

GST-LD-8305型模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖7-13：

其中：
 Z1、Z2：接火災報警控制器信號二總線，無極性
 D1、D2：DC24V電源輸入端子，無極性
 ZC1、ZC2：正常廣播線輸入端子
 XF1、XF2：消防廣播線輸入端子
 SP1、SP2：與放音設備連接的輸出端子


四、GST-LD-8305輸出模塊布線要求
：無極性信號二總線采用阻燃RVS雙絞線，截面積≥1.0mm2，DC24V電源二總線采用阻燃BV線，截面積≥1.5mm2，正常廣播線ZC1、ZC2消防廣播線XF1、XF2及放音設備的連接線SP1、SP2均采用阻燃RV線，截面積≥1.0mm2。
注意：如果GST-LD-8305模塊接入正常廣播線，需要在正常廣播線和GST-LD-8305模塊之間串接兩個250V-22μF雙極性鋁電解電容器。


五、GST-LD-8305輸出模塊應用方法

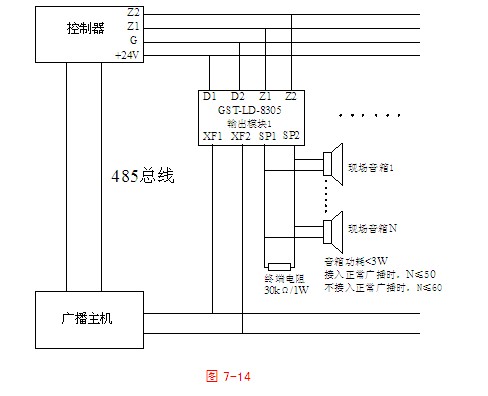

系統接線圖如圖7-14所示。
