GST-BT001F型獨立式可燃氣體探測器
文章來自：海灣消防設備 發布時間：2014-02-06 10:02:43
GST-BT001F型獨立式可燃氣體探測器
GST-BT001F測量范圍為0～100％LEL的獨立式可燃氣體探測器用于檢測可燃氣體的泄漏，采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。該探測器可以檢測天然氣（T），適用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。探測器與我公司生產的DY-KR01可燃氣體探測器電源轉換模塊配套使用時，可實現220V獨立供電。主要技術指標如下：
（1）工作電壓：DC24V允許范圍DC12V～DC28V
（2）功耗：
GST-BT001F：正常監視≤0.5W
報警狀態≤3W
（3）輸出容量及控制方式：
有源觸點：適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電
無源觸點：無源常開觸點，容量24V/1A，可方便的控制聯動設備，嚴禁直接驅動AC220V設備。
（4）報警濃度：天 然 氣（BT） 3000×10-6 (6%LEL)
（5）指示燈：
電源指示燈：綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮。
報警、故障指示燈：為雙色指示燈，報警狀態為紅色，故障狀態為黃色。
（6）傳感器使用壽命：5年
（7）使用環境：
溫度：-10℃ ～ +50℃
相對濕度≤95%，不結露
（8）外形尺寸：直徑：108mm，高：55mm
GST-BT001F海灣消防獨立式可燃氣體探測器結構特征、安裝與布線

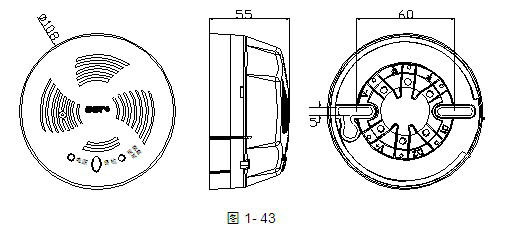

GST-BT001F海灣消防獨立式可燃氣體探測器由兩部分構成：探測器及底座，示意圖如圖1-43所示。
安裝與接線：

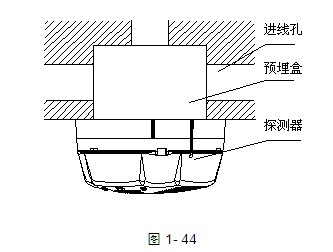

首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖1-44所示。

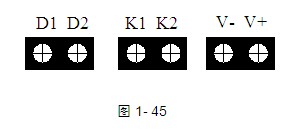

其對外接線端子示意圖如圖1-45：
GST-BT001F海灣消防獨立式可燃氣體探測器其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
GST-BT001F海灣消防獨立式可燃氣體探測器布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
GST-BT001F型獨立式可燃氣體探測器符合**標準GB 15322.2-2003《可燃氣體探測器第2部分：測量范圍為0~100%LEL的獨立式可燃氣體探測器》。
此產品已獲得：型式認可證書。
