海灣消防報警主機,海灣火災報警控制器,JB-QB-GST500布線接線圖

一,技術特點：

（1） 線制：

a. 控制器與探測器間采用無極性信號二總線連接，與各類控制模塊間除無極性二總線外，還需外加二根DC24V 電源總線

b. 與其它類型的控制器采用有極性二總線連接，對于火災報警顯示盤，需外加兩根DC24V 電源供電總線

c. 與彩色CRT 系統采用四芯扁平電話線，通過RS-232 標準接口連接，*大連接線長度不宜超過15m

d. 直接控制點與現場設備采用三線連接

（2） 使用環境：

溫度： 0℃～＋40℃

相對濕度≤95％，不結露

（3） 電源：主電為交流220V+10%-15%，內裝DC24V 14Ah 密封鉛電池作備電

（4） 監控狀態功耗≤55W，火警狀態*大功耗≤70W

（5） 外形尺寸：500mm×700mm×170mm

（6） *大接線長度≤1000m

二、結構特征、安裝與布線：

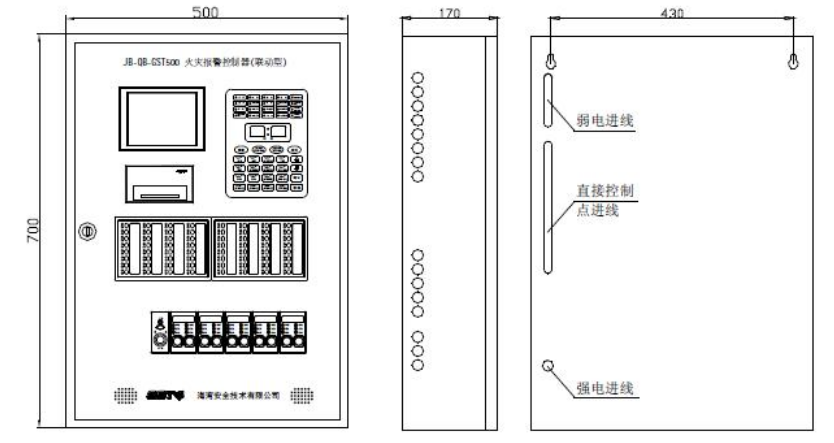

JB-QB-GST500 型控制器的外形尺寸示意圖如圖3-9：

JB-QB-GST500 型控制器的外形尺寸示意圖如圖

本控制器為壁掛式結構設計，可直接明裝在墻壁上，其對外接線端子示意圖如圖3-10：

JB-QB-GST500火災報警控制器接線端子圖

JB-QB-GST500火災報警控制器接線端子圖

其中：

L、G、N：AC220V 接線端子及交流接地端子；

A、B：連接火災顯示盤的通訊總線端子；

Z1-1、Z1-2，Z2-1，Z2-2：二路無極性信號二總線端子；

S+、S-：火災報警輸出端子（報警時可配置成24V 電源輸出或無源觸點輸出）；

A、B：連接其它種類控制器的通訊總線端子；

＋24V、GND：輔助電源輸出，*大輸出容量DC24V/0.4A；

O、COM：組成直接控制輸出端，O 為輸出端正極，COM 為輸出端負極，啟動后O 與COM 之間輸出DC24V；為實現檢線功能，O 與COM 之間接ZD-01 終端器；

I、COM：組成反饋輸入端，接無源觸點；為實現檢線功能，I 與COM 之間接4.7kΩ終端電阻。

布線要求：

a．控制器信號總線采用阻燃RVS 雙絞線，截面積≥1.0mm2

b. 控制器與控制器及火災顯示盤之間的通訊總線采用阻燃屏蔽雙絞線，截面積≥1.0mm2

c．控制器輸出的直接控制點外接線采用阻燃BV 線，1.5mm2≥截面積≥1.0mm2

d．與彩色CRT 系統采用阻燃四芯扁平電話線，通過RS-232 標準接口連接，*大連接線長度不宜超過15m
