海灣GST-JX100接線端子箱如何接線?有什么功能?
文章來自:海灣消防設備 發布時間:2021-11-09 09:49:08
海灣GST-JX100接線端子箱如何接線?有什么功能?

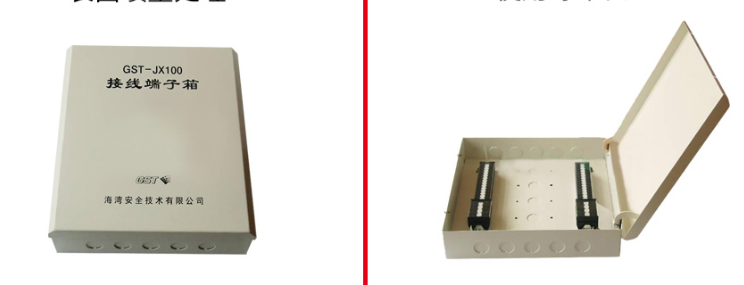

海灣GST-JX100型接線端子箱是專為消防報警系統線路分線和接線而設計的,采用表面噴塑處理,使用壽命長。端子箱一般安裝在弱電井中,上下和側面均設置敲落孔,便于進線和接線。
二、海灣GST-JX100接線端子箱主要技術指標:
(1)材料內外表面均進行噴塑處理
(2)外形尺寸:305mm×305mm×78mm

消防報警中每層電源線和報警線總線一般都是來自本層的端子箱吧?
每層的端子箱的連線是并聯的還是串聯的?
接線端子箱就是集中分線、集線使用的。連線是并聯的,從主線上分支接。
請問接線端子箱防火嗎?
沒防火性能參數
模塊可以設置在接線端子箱中嗎?還是使用專門的金屬箱放置模塊
接線端子箱里放不了什么模塊的,空間有限了,模塊放模塊箱內。
為什么消防弱電要用端子箱,有規范要求嗎
要不甩到一層樓的線,你怎么分支呢,或者很多分支的線你怎么匯總呢。
端子箱的功能
端子箱是一種轉接施工線路,對分支線路進行表住,為布線和查線提供方便的一種接口裝置。在某些情況下,為便于施工及調試,可將一些較為特殊且安裝設置較為有規律的產品如短路隔離器等安裝在接線端子箱內接線端子就是用于實現電氣連接的一種配件產品,工業上劃分為連接器的范疇。
接線箱是采用端子板匯接不同導線,并按照不同的電壓,電流需要設不同的端子板,原理就是銅片,分為電壓端子,電流端子,壓接面積要和所用導線截面對應起來的。
換句話說消防接線端子箱是專為消防報警系統線路分線和接線而設計的。
消防端子箱是一層一個,消防設備的線路先引線到接線端子箱,統一接線后,再連線到各傳感器和不同的功能模塊上對應的輸入或輸出端口。接線箱可設置在專用豎井內里。
模塊箱 是專門用來放消防模塊用的,這個不在檢測范圍之內。是為了美觀而設計的。
