GST-LD-D02型智能電源盤

文章來自：海灣消防設備發布時間：2014-02-07 12:02:42

GST-LD-D02型智能電源盤

GST-LD-D02型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部分組成，專門為整個消防聯動控制系統供電。
GST-LD-D02型智能電源盤以交流220V作為主電源，同時可外接DC24V/24Ah蓄電池作為備電。備用電源正常時接受主電源充電，當現場交流掉電時，備用電源自動導入為外部設備供電。智能電源盤可對主電故障及輸出故障進行報警，當交流220V主電源掉電時，報主電故障；當輸出發生短路或斷路時報輸出故障。同時還設有電池過充及過放保護功能。本電源盤還具有輸出電壓、輸出電流的顯示功能，以及各類故障及狀態顯示。在以柜式火災報警控制器（聯動型）作為控制核心的系統中，本電源盤可作為聯動控制系統的電源使用。
主要技術指標如下：
（1）額定輸出容量：DC24V、6A
（2）使用環境：
溫度： 0℃～+40℃
相對濕度≤95％，不結露
（3）電源：主電為交流220V-15%(+10%)， DC24V 24Ah密封鉛電池作備電
（4）外形尺寸：
484mm´89mm´325mm

GST-LD-D02智能電源盤結構特征、安裝與布線

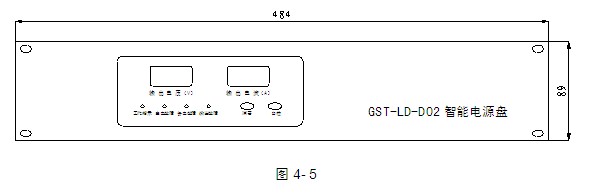

GST-LD-D02型電源盤外形示意圖如圖4-5：

本電源盤采用柜式插盤結構安裝，屬標準配置產品，當系統內總的用電量較大時，可選裝多塊電源盤。

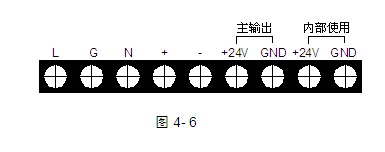

電源盤的主電開關、備電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸出接線端子，電源盤對外接線端子示意圖如圖4-6：

其中：
L、G、N（電源插座）：交流220V電源端子（G為機殼保護地線端子）
+、-：備電輸入端子
+24V、GND（主輸出）：DC24V主輸出端子
+24V、GND（內部使用）：DC24V多線制電源輸出端子

布線要求：DC24V電源輸出線采用阻燃BV線，截面積≥4。0mm2。
